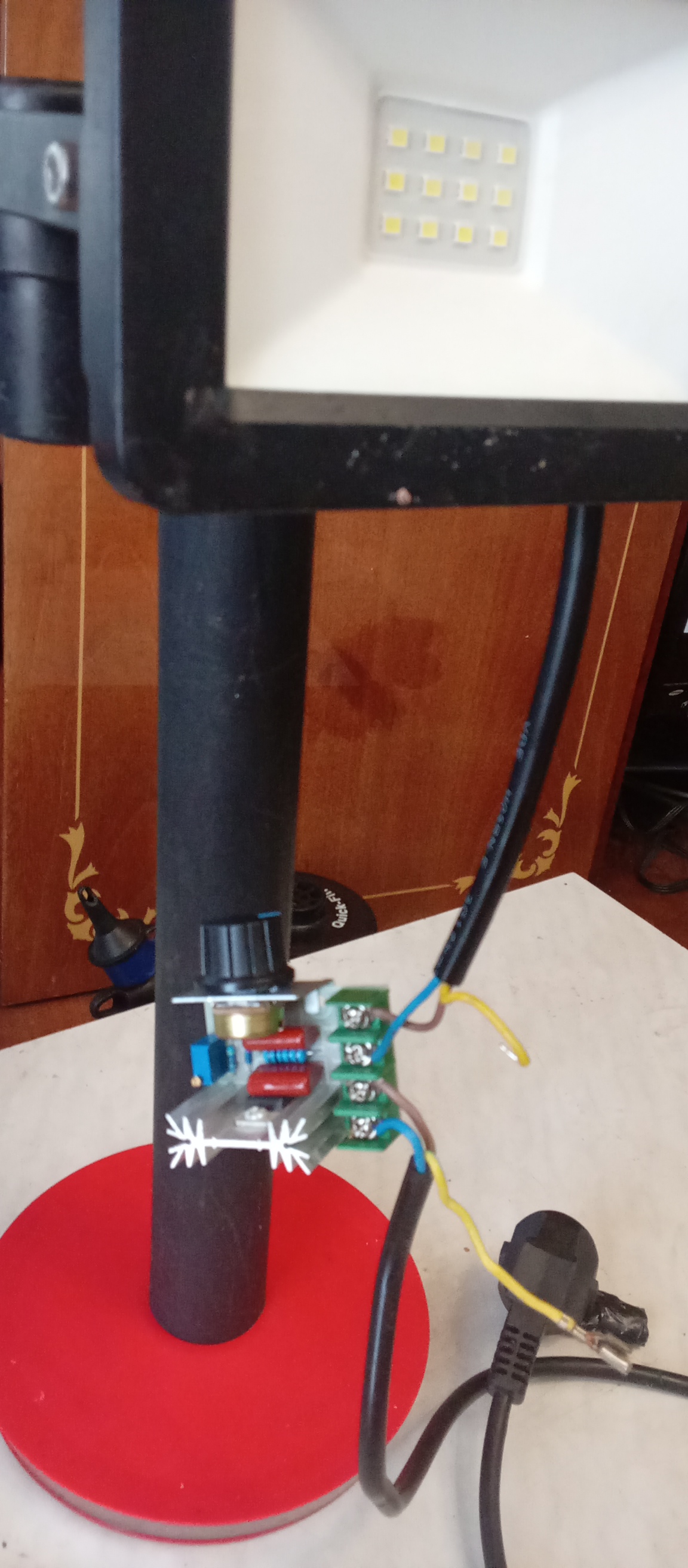

Купил ШИМ регулятор в радиомагазине, подключил к фонарю, нифига не регулирует.
Фонарь горит, а изменений яркости при вращении регулятора не происходит- брак или я в чем накосячил?
Бракованный регулятор?
Сообщений 1 страница 30 из 163
Поделиться107.09.2024 12:58:49
Поделиться407.09.2024 13:05:35

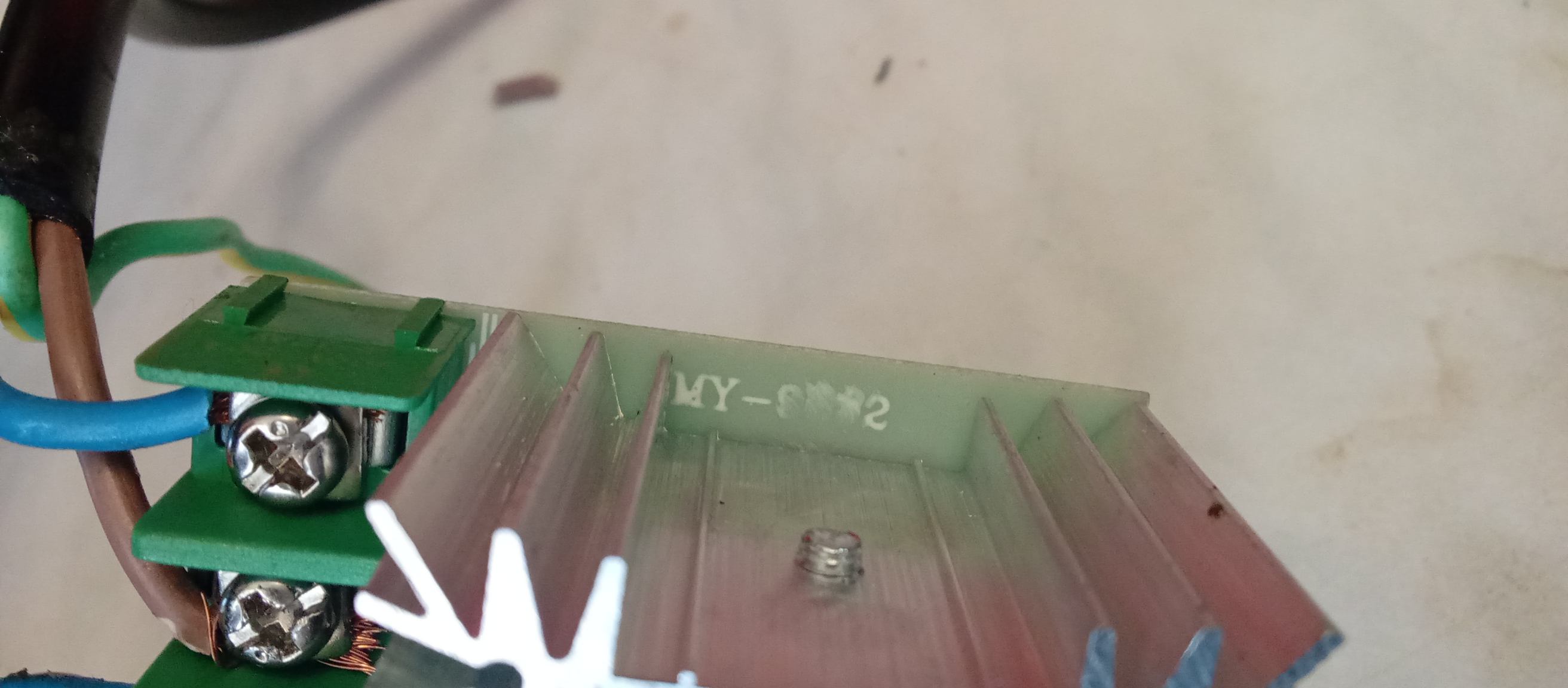

Skodnick, а есть маркировка регулятора? может на плате есть надпись?
Поделиться607.09.2024 13:11:36
Других надписей нет, увы
Поделиться707.09.2024 13:32:26

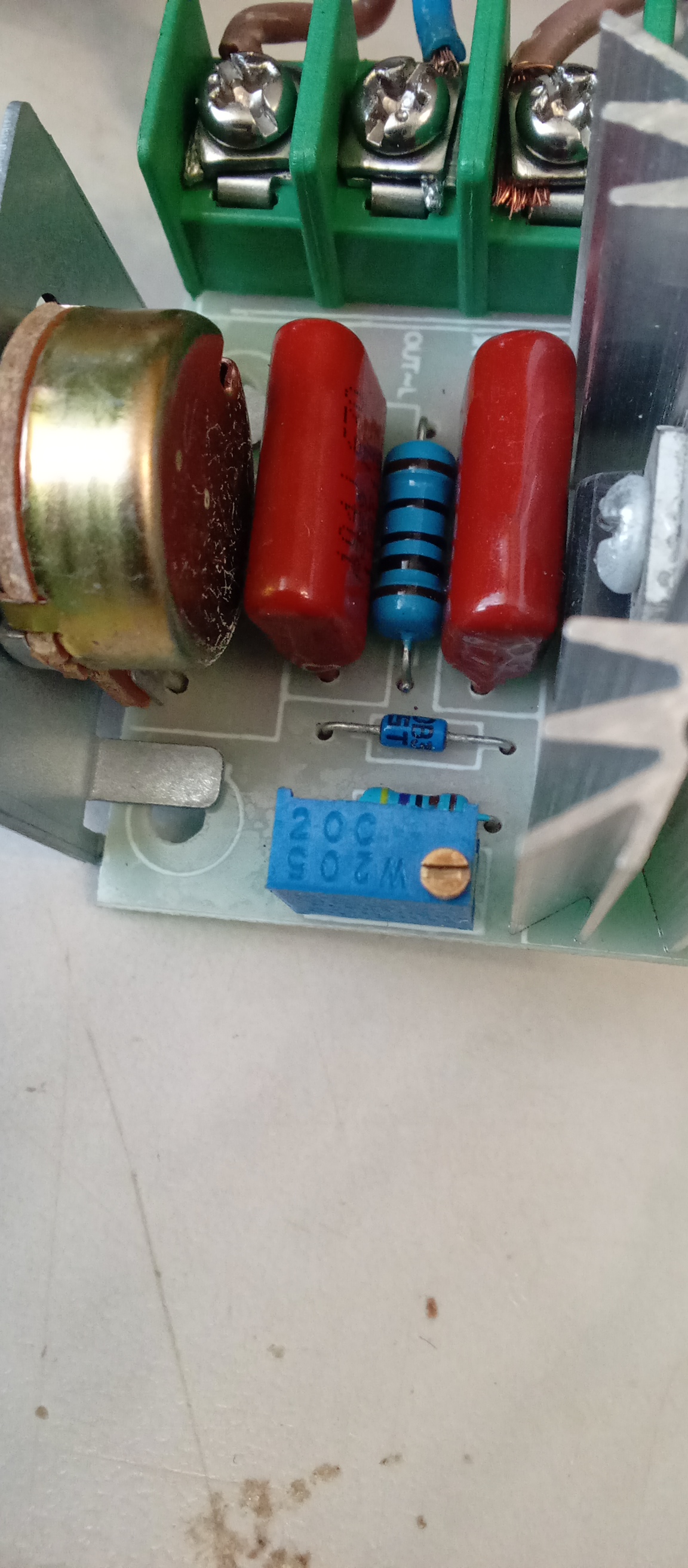

Skodnick, на синенькой детальки, отвёрточкой маленькой регулировал ?
Поделиться807.09.2024 13:33:59
Как общий совет: вполне может быть некая перемычка, которая в замкнутом состоянии позволяет использовать внутренний генератор, а в разомкнутом - внешний. Или наоборот. Важно ее найти и попробовать изменить ее состояние на противоположное.
Как я понимаю, внешнюю частоту Вы на него не подавали, так?
Отредактировано Уллу (07.09.2024 13:34:59)
Поделиться907.09.2024 13:38:31

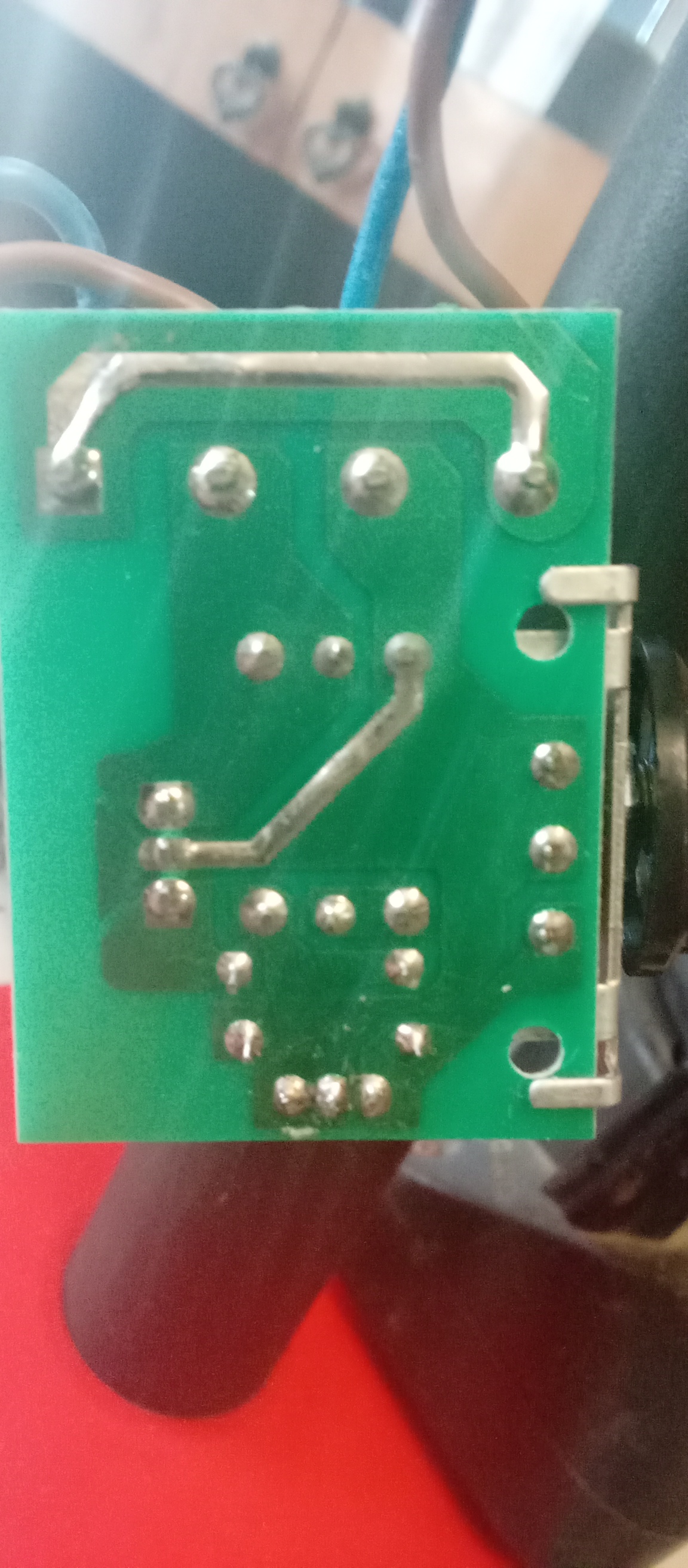

Skodnick, регулятор не может через трубу замыкать? через ту трубу вдоль которой он весит? Надо посмотреть с обратной стороны регулятора, может там где то на дорожках пайка замыкает ?
Поделиться1007.09.2024 13:39:59
18877,46 написал(а):
Skodnick, регулятор не может через трубу замыкать? через ту трубу вдоль которой он весит? Надо посмотреть с обратной стороны регулятора, может там где то на дорожках пайка замыкает ?
Труба пластиковая
Поделиться1107.09.2024 13:40:48
18875,46 написал(а):
Skodnick, на синенькой детальки, отвёрточкой маленькой регулировал ?
Что регулирует тот болтик на синенькой??
Поделиться1207.09.2024 13:41:58
18877,46 написал(а):
Skodnick, регулятор не может через трубу замыкать? через ту трубу вдоль которой он весит? Надо посмотреть с обратной стороны регулятора, может там где то на дорожках пайка замыкает ?
На дорожках нечему замыкать!
Поделиться1307.09.2024 13:45:38
Skodnick, у этого регулятора выход 90 вольт.. может быть он рассчитан для ламп накаливания? Светодиодный прожектор может быть светит от 90 вольт .. то есть в него та входит 220 но на диоды может быть поступает как раз 90 вольт.. Надо к этому регулятору подцепить лампу накаливания и посмотреть.. будет ли он регулировать её яркость.. ну или просто померить напряжение на выходе (только смотри к самой плате регулятора не прикасайся, а то током долбанёт).
Поделиться1507.09.2024 13:52:40

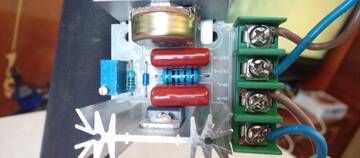

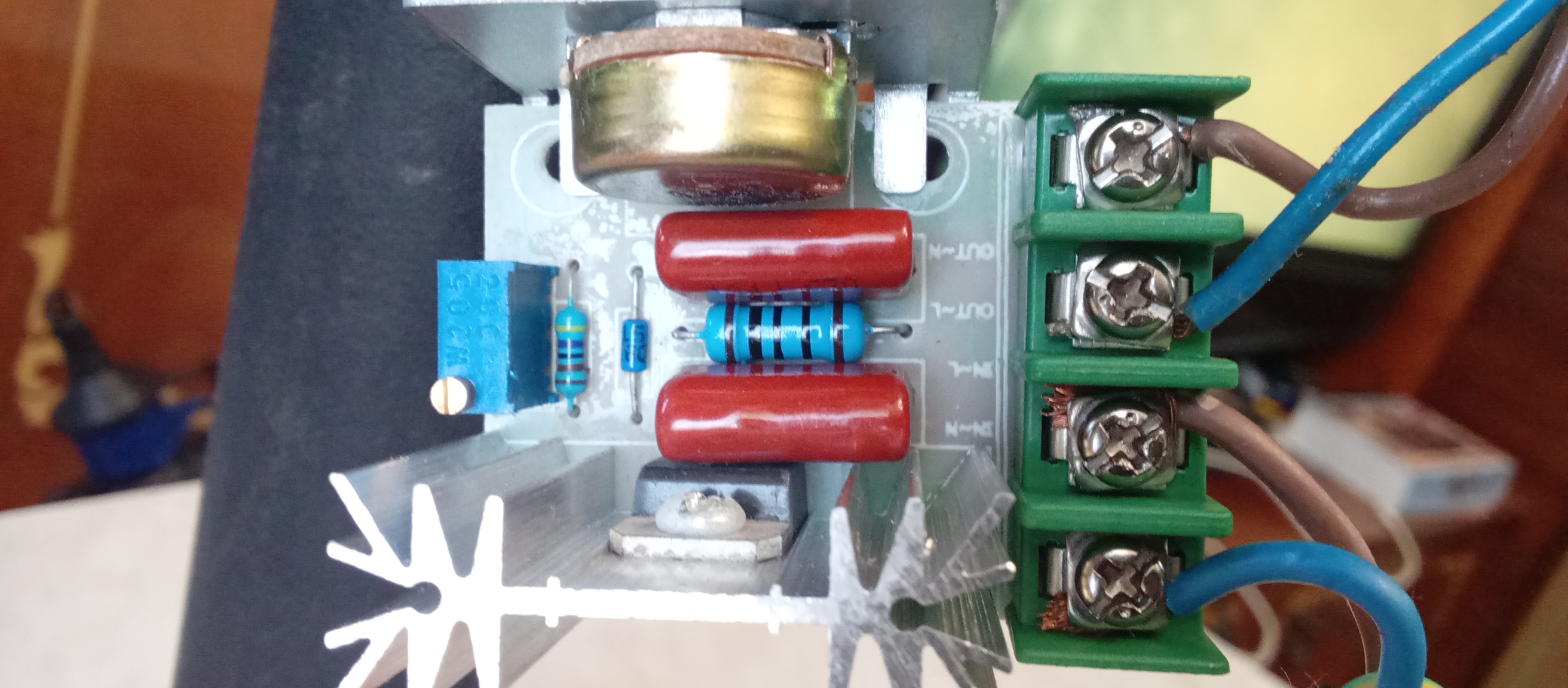

похоже это он на фото? посмотри внимательно на дорожки твоего регулятора.. негде нет замыкания ?.. бывает при пайке на "заводе" где то случайно пайка замыкает .. Наверняка это не завод "Таёта" делает
Поделиться1607.09.2024 13:59:04
Так это просто диммер? я-то подумал... Да, от характера нагрузки может быть отсутствие регулировки. Обычно они рассчитаны на активную нагрузку. я как-то пробовал с мотором - практически не регулировал. Так и остался как обогрев зимой для кошек - на лампочку, обернутую фольгой. Там работал.
Поделиться1707.09.2024 13:59:39
18879,34 написал(а):
18875,46 написал(а):Skodnick, на синенькой детальки, отвёрточкой маленькой регулировал ?
Что регулирует тот болтик на синенькой??
если судить по схеме..то регулятор на плате (синий) установлен параллельно регулятору "ручному" и похоже он работает также как " ручной регулятор" но задаёт минимальное или максимальное значение..то есть " синенький" регулирует до какой степени будет снижаться свет.. или наоборот до какой степени он будет яркий.. в общем он тоже регулирует.. надо поставить ручной на полную и покрутить синенький.. и ли "ручной" на меньшую и покрутить синенький..только крути не под напряжением.. а то не дай Бог долбанёт..там 220 это опасно.. Отключил 220.. выставил регулятор.. запомнил.. включил напряжение.. посмотрел..опять отключил напряжение выставил регулятор..запомнил.. включил.. и т.д.
Отредактировано Николаев (07.09.2024 14:45:38)
Поделиться1807.09.2024 14:31:02
Поворачивал винт на 90° в одну и в другую сторону, откручивал на 5 полных оборотов по часовой и против - ничего не меняется, увы
Поделиться1907.09.2024 14:32:22
18884,46 написал(а):
Да, это точно он.
Поделиться2107.09.2024 14:44:09
попробуй на обычной лампе накаливания.
Поделиться2207.09.2024 14:54:08
Skodnick, так по фото вроди бы всё нормально.. замыканий нет.. но ещё раз повторю.. в интернете есть сведения о том что на выходе этот регулятор даёт 90 вольт..то есть это минимальное значение (если я правильно понял).. сведения эти из интернета (в виде картинки) сюда не вставляются.. но в общем это логично.. понижает с 220 до 90.. но повторю опять.. светодиоды в прожекторе не работают от 220.. они светят обычно от напряжение ниже.. в каких то случаях это 30 и 40 и 80 вольт.. так что если твой регулятор снижает только до 90 то и свет в прожекторе будет ярким потому что ему для полной мощности 90 вольт хватает.. надо подключить обычную лампу накаливания и посмотреть.. работает регулятор или нет. Если работает то значит он не подходит к твоему прожектору.. если же и обычную лампу он не регулирует то тогда надо вернуть в магазин и взять другой (обменять)..
Поделиться2307.09.2024 15:00:26
18909,177 написал(а):
18904,177 написал(а):только изолировать схему
и может паяльник битьв общем лажа это всё,ненужно
помехи магнитоле
Не понимаю вашего сленга,
Поделиться2407.09.2024 15:06:43
18905,46 написал(а):
Skodnick, так по фото вроди бы всё нормально.. замыканий нет.. но ещё раз повторю.. в интернете есть сведения о том что на выходе этот регулятор даёт 90 вольт..то есть это минимальное значение (если я правильно понял).. сведения эти из интернета (в виде картинки) сюда не вставляются.. но в общем это логично.. понижает с 220 до 90.. но повторю опять.. светодиоды в прожекторе не работают от 220.. они светят обычно от напряжение ниже.. в каких то случаях это 30 и 40 и 80 вольт.. так что если твой регулятор снижает только до 90 то и свет в прожекторе будет ярким потому что ему для полной мощности 90 вольт хватает.. надо подключить обычную лампу накаливания и посмотреть.. работает регулятор или нет. Если работает то значит он не подходит к твоему прожектору.. если же и обычную лампу он не регулирует то тогда надо вернуть в магазин и взять другой (обменять)..
На лампу накаливания тоже не реагирует, - придется отнести в магазин:(
Поделиться2507.09.2024 15:07:54
18911,34 написал(а):
Не понимаю вашего сленга,
Насчет бьющего паяльника могу пояснить - было у меня такое лет в 12, когда готовил кошки к браконьерскому лову идущей на нерест горбуши. Обпаивал крючья, а ноги грел на батарее отопления... тут меня и дернуло так, что я забыл про радиолюбительство на полгода
Слюда покрошилась, нихром упал на жало - вот и вся причина.
Поделиться2607.09.2024 16:23:55
- Постоялец
- Сообщений: 229
- Уважение: +34
- Последний визит:
Вчера 18:21:14
Достаточно прочесть первый пост . Остальное можно не читать.
Такой регулятор на LED светильниках и лампах, асинхронных двигателях, телевизорах работать не будет.
Регулятор рассчитан на активную нагрузку- Лампы накаливания, паяльники-кипятильники. Может работать на щеточных двигателях( проверял лично). Там не чистый синус.
Поделиться2707.09.2024 17:13:10
18918,38 написал(а):
Достаточно прочесть первый пост . Остальное можно не читать.
Такой регулятор на LED светильниках и лампах, асинхронных двигателях, телевизорах работать не будет.
Регулятор рассчитан на активную нагрузку- Лампы накаливания, паяльники-кипятильники. Может работать на щеточных двигателях( проверял лично). Там не чистый синус.
На накаливании тоже Не работает.
Ни на лампе , ни на электроплита.
Поделиться2807.09.2024 18:04:56
- Постоялец
- Сообщений: 229
- Уважение: +34
- Последний визит:
Вчера 18:21:14
Skodnick, Значит вам достался брак. Спалить его лед нагрузкой нужно постараться. Если только лед светильник на КЗ. Правда я не совсем понял какой брак? полное отсутствие свечения, или не регулирует от слова совсем? Но в любом случае брак. Такие регуляторы не имеют гальванической развязки. И прикосновение к любому контакту чревато ударом тока. А если нагрузка имеет утечку на корпус или массу, то шибануть может не хило.
Поделиться2908.09.2024 10:39:25
18926,38 написал(а):
Правда я не совсем понял какой брак? полное отсутствие свечения, или не регулирует от слова совсем? Но
Светится, и греется но никак не уменьшается нагрев и накаливание.
В общем ясно- на выброс
Поделиться3008.09.2024 10:55:17
18918,38 написал(а):
Достаточно прочесть первый пост . Остальное можно не читать.
Такой регулятор на LED светильниках и лампах, асинхронных двигателях, телевизорах работать не будет.
Регулятор рассчитан на активную нагрузку- Лампы накаливания, паяльники-кипятильники. Может работать на щеточных двигателях( проверял лично). Там не чистый синус.
так что получается? Такой регулятор можно поставить на точильный станок к примеру ват так 500 переменного тока? И можно будет регулировать обороты? И этот регулятор выдержит нагрузку на двигатель? Не перегорит? Или всё токи он просто для замедленный и нагрузки "точила" не для него?
